NDSLite斷電自救DIY
NDSL用久按B鈕可能會斷線這個問題應該困擾了不少人，兩年前我在狂玩馬車時就已經玩到病發過一次，也是那時候學著自行修復的。兩年後的現在又因為女神戰記跟惡魔城的關係復發..而且還擴大到連按Y都會斷了=口=！所以跑去光華買了把人字起子，再度送小白進刀房啦！
提醒：自行拆機可能喪失原廠保固，請自行斟酌！

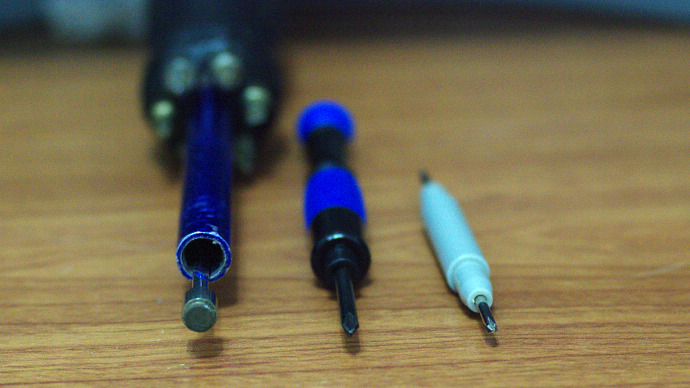

關鍵工具：鎖眼鏡十字起子(夠小即可)、人字起(光華商場一支$57)，旁邊的是萬用起的磁鐵頭，用來收集螺絲的。

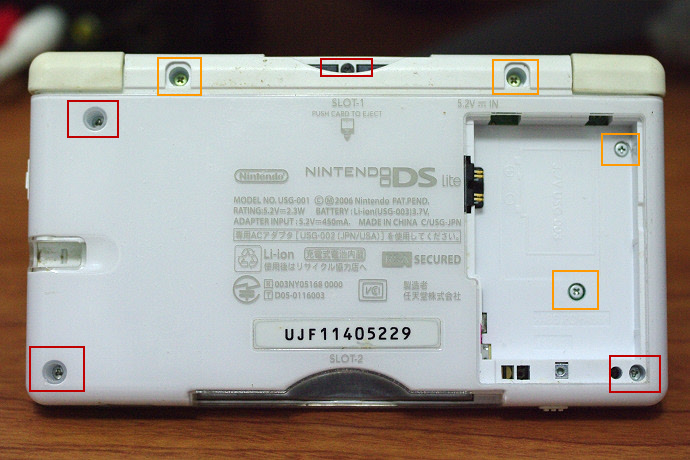

要拆下的螺絲含電池蓋共有九顆，其中有四顆要用人字起，兩顆藏在電池下方，兩顆在上方的緩衝軟墊下。先用小十字起移除電池蓋並拆掉電池，再把兩個緩衝墊挖起收好，就可看到如下圖的螺絲分布，紅框處需使用人字起，橘框處是小十字起，

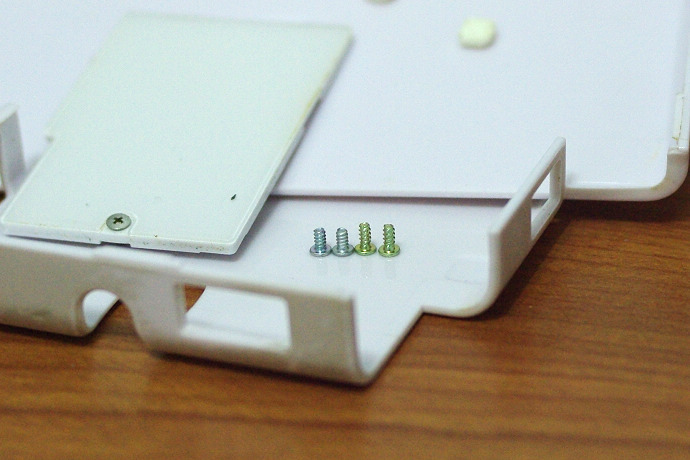

四顆人字螺絲的部份只有卡匣插口那個黑色的尺寸不同，應該很好分辨。四顆十字螺絲(扣掉電池蓋板的)明顯會有兩長兩短，長的是從緩衝軟墊下拆下的，短的是在電池室底下，顏色看起來有點落差不過尺寸應該是一樣的。

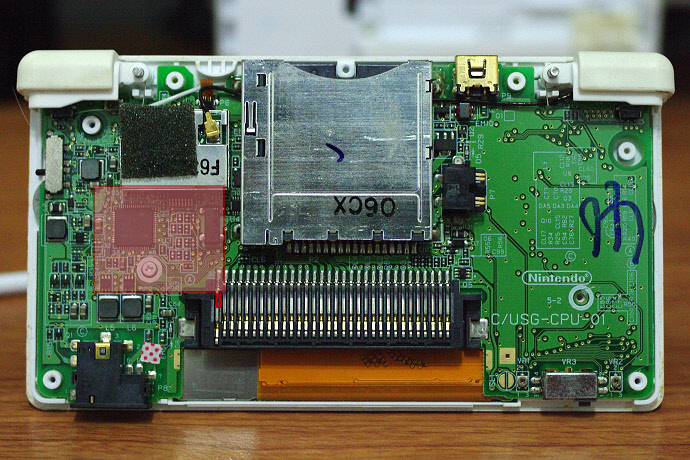

再來請小心輕慢的移除背蓋，記得要先把GBA卡槽的防塵蓋取下，拿掉背蓋後就可以看到電路板了，下圖有標示記號的部份就是斷電的主因。這個區塊缺乏支撐，導致重押按鈕時可能讓主機板輕微變形，而左側的電源開關線路剛好就在這一帶，因此一變形就引發斷電現象了。

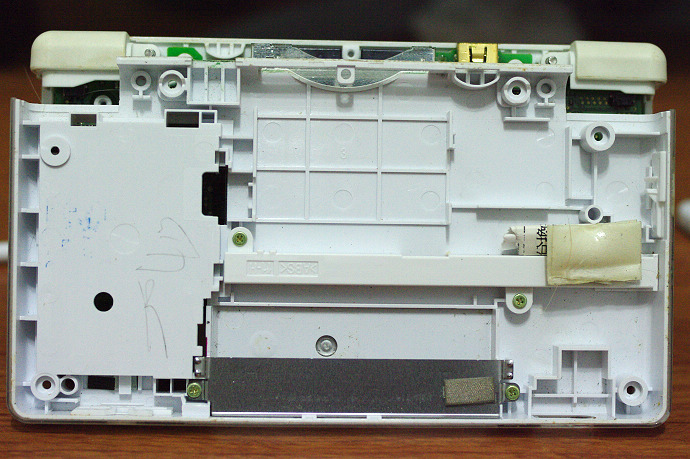

兩年前我是用薄的3M無痕膠當墊材，多疊幾層比較好控制厚度，有粘性也比較不用擔心在殼內移位失效。拆下來看發現已經整個變形凹陷了，可見這個區塊有多欠缺支撐..當時沒有在底下凹槽加強填充所以遲早還是會變形，這次就知道要改進這點了。支撐點右方的淺溝是wifi模組的槽位，左方的長條狀支撐是在兩個卡匣插槽間的空間，因此B跟Y鈕下方確實可說是空的。
把原本的膠翻個面，順便在底下的凹槽隨便找張紙折成紙棒填滿(我用的是ATM帳單XD)，記得用手稍微按壓一下確認支撐度。
再來就是把背蓋裝回去這個關鍵動作，請千萬注意殼上的電源開關及音量開關這兩者位置必須跟基板上的兩個開關黑色卡榫位置吻合，強者我同學在最後裝殼時沒注意電源開關的位置，硬壓下去的結果就是基板上的電源開關卡榫整個斷掉，最後弄了一個普通的ON-OFF兩檔式開關來重焊才修好的..。殼裝回去後就簡單了，將所有螺絲依照原本位置裝回、貼回兩個緩衝墊、裝回電池及電池蓋(別忘記電池下的兩顆螺絲..我老馬過)，開機重設一下個人資料就搞定啦～如果有墊好的話:P
提醒：自行拆機可能喪失原廠保固，請自行斟酌！
關鍵工具：鎖眼鏡十字起子(夠小即可)、人字起(光華商場一支$57)，旁邊的是萬用起的磁鐵頭，用來收集螺絲的。
要拆下的螺絲含電池蓋共有九顆，其中有四顆要用人字起，兩顆藏在電池下方，兩顆在上方的緩衝軟墊下。先用小十字起移除電池蓋並拆掉電池，再把兩個緩衝墊挖起收好，就可看到如下圖的螺絲分布，紅框處需使用人字起，橘框處是小十字起，
四顆人字螺絲的部份只有卡匣插口那個黑色的尺寸不同，應該很好分辨。四顆十字螺絲(扣掉電池蓋板的)明顯會有兩長兩短，長的是從緩衝軟墊下拆下的，短的是在電池室底下，顏色看起來有點落差不過尺寸應該是一樣的。
再來請小心輕慢的移除背蓋，記得要先把GBA卡槽的防塵蓋取下，拿掉背蓋後就可以看到電路板了，下圖有標示記號的部份就是斷電的主因。這個區塊缺乏支撐，導致重押按鈕時可能讓主機板輕微變形，而左側的電源開關線路剛好就在這一帶，因此一變形就引發斷電現象了。
兩年前我是用薄的3M無痕膠當墊材，多疊幾層比較好控制厚度，有粘性也比較不用擔心在殼內移位失效。拆下來看發現已經整個變形凹陷了，可見這個區塊有多欠缺支撐..當時沒有在底下凹槽加強填充所以遲早還是會變形，這次就知道要改進這點了。支撐點右方的淺溝是wifi模組的槽位，左方的長條狀支撐是在兩個卡匣插槽間的空間，因此B跟Y鈕下方確實可說是空的。
把原本的膠翻個面，順便在底下的凹槽隨便找張紙折成紙棒填滿(我用的是ATM帳單XD)，記得用手稍微按壓一下確認支撐度。
再來就是把背蓋裝回去這個關鍵動作，請千萬注意殼上的電源開關及音量開關這兩者位置必須跟基板上的兩個開關黑色卡榫位置吻合，強者我同學在最後裝殼時沒注意電源開關的位置，硬壓下去的結果就是基板上的電源開關卡榫整個斷掉，最後弄了一個普通的ON-OFF兩檔式開關來重焊才修好的..。殼裝回去後就簡單了，將所有螺絲依照原本位置裝回、貼回兩個緩衝墊、裝回電池及電池蓋(別忘記電池下的兩顆螺絲..我老馬過)，開機重設一下個人資料就搞定啦～如果有墊好的話:P
